55 m²
Tillbyggnad och konvertering
200 mm
Cellplastisolering
3 slingor
Vattenburen golvvärme

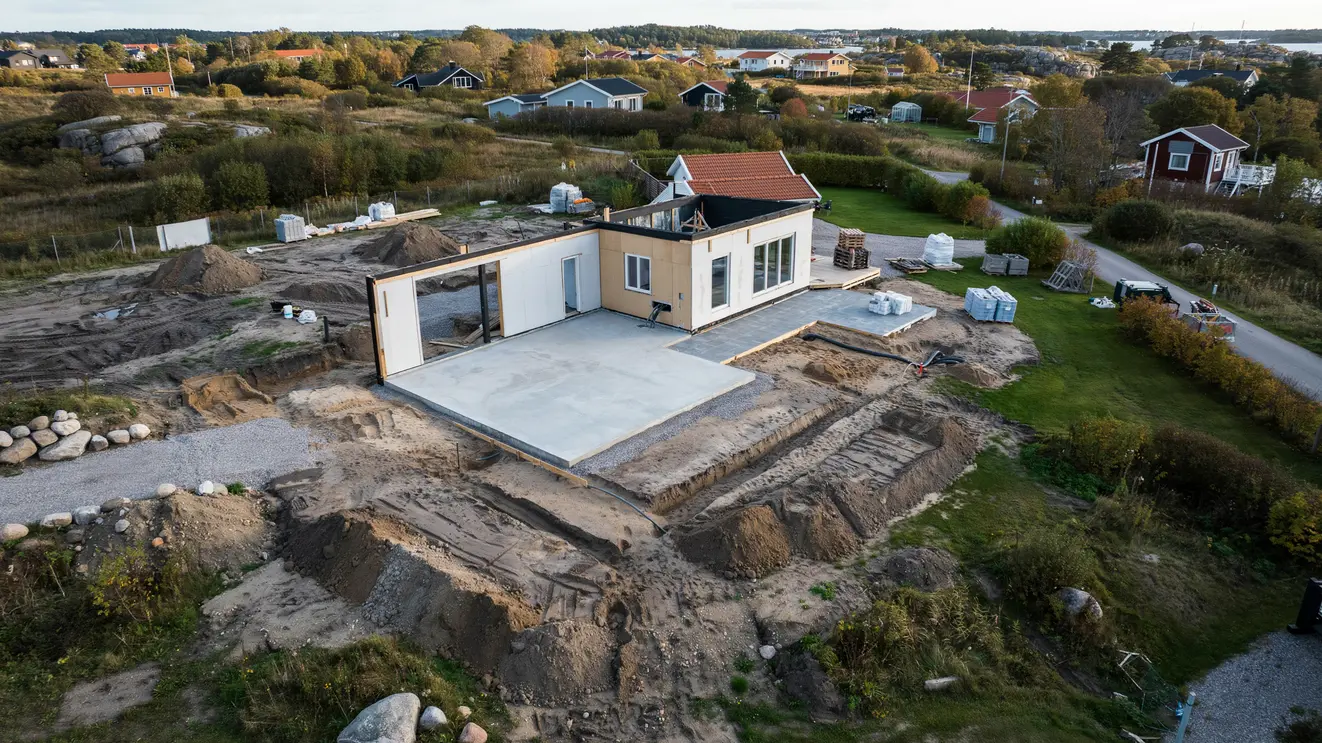

En betongplatta för en tillbyggnad på 55 m² kräver att markarbeten, isolering, armering och installationer samordnas i rätt ordning. I detta upplägg ingår konvertering av cirka 20 m² befintligt stenlagt inglasat uterum och cirka 35 m² ny tillbyggnad i vinkel, med fokus på komplett grundläggning och gjutning av platta.
Underlaget för denna beskrivning hämtas från en tidigare kundförfrågan om grundläggning.
Schaktning och förberedelse av underlaget
Vid grundläggning för tillbyggnad schaktas ytan ur till rätt nivå och massor transporteras bort. När en del av ytan utgörs av ett befintligt stenlagt inglasat uterum behöver den befintliga uppbyggnaden bedömas innan nytt underlag byggs upp, så att hela plattan får en jämn och fungerande konstruktion. Nivåer kontrolleras mot ritningar och den tänkta anslutningen mot befintlig byggnad, eftersom höjdskillnader påverkar både kantbalk, isolering och kommande golvuppbyggnad.
Rötter och närliggande träd
När träd finns nära arbetsområdet görs en bedömning av rötter och hur de kan påverka schaktning och grundläggning. Synliga rötter, rottryck och eventuell risk för fortsatt påverkan vägs in innan underbyggnaden färdigställs. Den delen är särskilt relevant när en tillbyggnad placeras intill befintliga hårdgjorda ytor eller där marken redan har använts på annat sätt.
Uppbyggnad med makadam, isolering och kantelement
Efter schaktning byggs underlaget upp med makadam som ger dränerande och bärande egenskaper. Lagret justeras och packas så att cellplastisoleringen får ett stabilt underlag. I den här typen av lösning används 200 mm cellplastisolering, vilket ger en tydlig avgränsning i konstruktionen och skapar rätt förutsättningar inför armering och gjutning. Kantelement monteras runt plattans ytterkant och anpassas efter tillbyggnadens form, särskilt när tillbyggnaden går i vinkel.
När kantbalken ska förstärkas behöver både element, armering och gjutform samverka. Därför kontrolleras hörn, skarvar och anslutningar noggrant innan betong tillförs. Även genomföringar och rördragningar planeras i detta skede, så att installationer inte behöver flyttas efter att armeringen har låsts fast i konstruktionen.
Material och omfattning
Valet av uppbyggnad styrs här av de uppgifter som finns om betongplatta, isoleringstjocklek och vattenburen golvvärme. Exakta detaljlösningar för till exempel armeringsdimensioner och anpassningar vid anslutningen mot befintlig byggnad bestäms utifrån ritningar och förutsättningar på plats.
Arbetets omfattning
Komplett grundläggning för tillbyggnad med schaktning, underbyggnad, isolering, armering, golvvärme och gjutning av betongplatta.
- ✓ Schaktning och bortforsling av massor
- ✓ Makadam, 200 mm cellplastisolering och kantelement
- ✓ Armering och gjutning av 100 mm betongplatta med förstärkt kantbalk
- ✓ Utläggning av 3 vattenburna golvvärmeslingor
Material
Materialmängder anpassas efter ritningar, plattans form och anslutningen mellan den nya delen och ytan som konverteras.
| Material | Omfattning |
| Cellplastisolering | 200 mm |
| Betongplatta | 100 mm |
| Golvvärmeslingor | 3 st |
| Makadam, armering och kantelement | Anpassas på plats |
Armering, golvvärme och gjutning av plattan
När underlaget är färdigt placeras armeringen enligt den konstruktion som krävs för plattan och den förstärkta kantbalken. Därefter läggs 3 vattenburna golvvärmeslingor ut innan gjutning sker. Slingorna fästs så att de ligger stadigt i rätt läge och rörändarna dras fram till fjärrvärmecentralen enligt den lösning som projekteringen anger. Den samordningen minskar risken för kollisioner mellan rör, armering och kantförstärkningar.
Betongplatta i två olika delytor
När en platta omfattar både en konverterad yta på cirka 20 m² och en ny del på cirka 35 m² behöver hela konstruktionen behandlas som en sammanhängande grundlösning, samtidigt som skillnader i befintligt underlag tas hänsyn till. Betongen gjuts till 100 mm plattjocklek enligt de uppgifter som finns, och ytan bearbetas så att den blir lämplig för fortsatt byggnation ovanpå. Kantbalken ges den förstärkning som krävs i ytterkant och vid belastade partier utifrån ritningar och konstruktionslösning.
Planering inför grundläggning för tillbyggnad
För liknande arbeten underlättar det att ha mått, ritningar och uppgifter om hur stor del som utgör ny tillbyggnad respektive ombyggd yta. När grundläggningen omfattar både schaktning, isolering, golvvärme och gjutning blir samspelet mellan marknivåer och anslutningar mot befintlig byggnad en central del av planeringen. Även åtkomst för maskiner, hantering av schaktmassor och utrymme för materialupplag påverkar upplägget.
Om det finns träd nära området behöver det framgå tidigt så att rötter och påverkan på schakt kan bedömas. Det hjälper också att ange om rör för vattenburen värme ska dras fram till en befintlig central, eftersom det påverkar förläggning och placering i plattan. För den som fyller i formuläret blir beskrivningen tydligare om både tillbyggnadens totalyta och eventuella delytor anges separat.
- ✓ Ange total yta, här 55 m² om omfattningen är liknande
- ✓ Beskriv om någon del utgör konvertering av befintlig hårdgjord yta
- ✓ Uppge önskad plattuppbyggnad om den redan är känd
- ✓ Nämn om golvvärmeslingor ska ingå och vart rörändar ska dras
- ✓ Ta med information om träd eller rötter nära arbetsområdet
